浙江歐德隆生產的RT氣動執行器可搭載于蝶閥、球閥、旋塞閥等做90°回轉啟閉的閥門，分單作用和雙作用兩種驅動力方式。
歐德隆RT氣動執行器金屬部件由加工全程嚴格處理，嚙合準確，傳動平穩；活塞臂（齒條）與輸出軸連接齒輪采用短齒設計，嚙合力更大，輸出扭矩更穩定，壽命更長！
浙江歐德隆RT列執行器具備規?；⑴炕a(chǎn)優勢，保證更良好的產品品質。

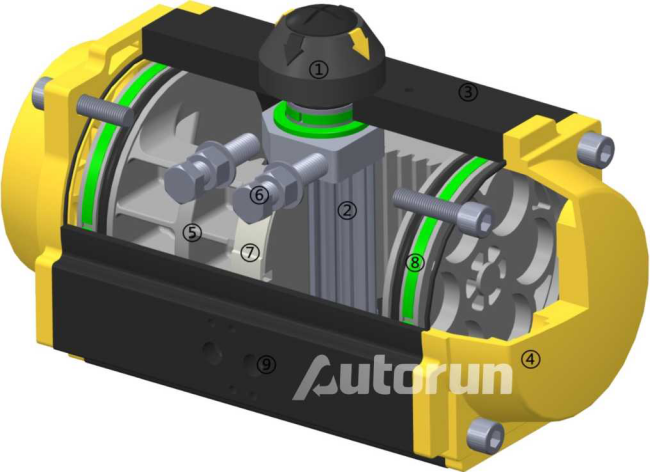

性能特點
1. 指示器
指示器符合VID/VIE3845 NAM UR標準,便于安裝限位開關、定位器等附件。
2. 輸出軸
鍍鐐合金鋼一體式鍛壓輸出軸的設計符合NAMUR、ISO5211. DIN3337標準。特殊標準可根據客戶要求去定制。
3. 缸體
由良好鋁合金擠壓成形,表面進行硬質陽極氧化處理、特氟龍涂層。
4. 端蓋
鋁合金壓鑄，表面陽極硬化處理、金屬聚酯涂層。
5. 活塞
采用鑄鋁硬質氧化處理
6. 調節螺栓
兩個獨立行程調節螺栓可以方便準確的在±5。以內調整閥門的開合角度。
7. 活塞環
采用低摩擦、長壽命復合材料，維修更換方便。
8. 密封
常溫下使用丁月青橡膠，高溫和低溫工況下，根據客戶要求使用特殊的密封。
9. 氣源接口
符合NAM UR標準，可直接安裝NAM UR標準電磁閥。
10. 所有緊固件均采用不銹鋼材料。
符合NAM UR標準,可直接安裝NAM UR標準電磁閥。

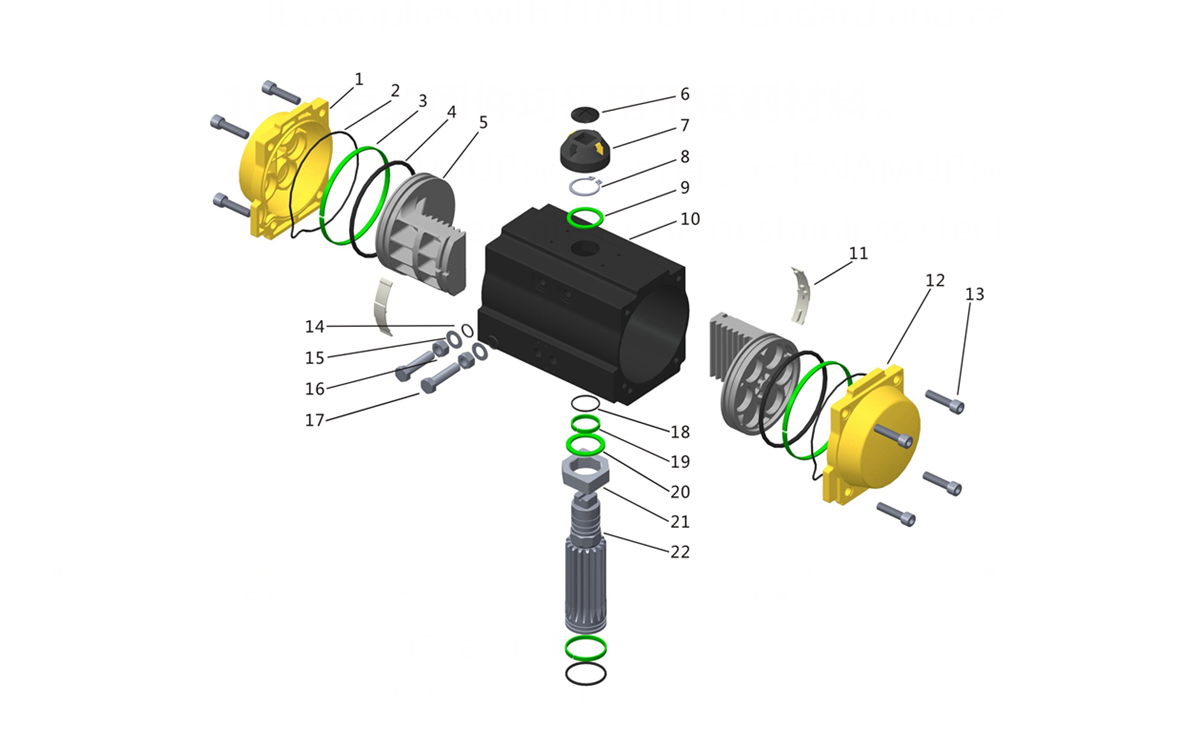

零部件明細表 Components Material
序號 NO | 名稱 Name | 單臺數量 Qty for Each Unit | 標準材料 Standard Material | 可選材料 Materials Selectable |
1 | 左端蓋 Left Cover | 1 | 壓鑄鋁合金 Aluminum Die Casting | |
2 | 0型圈(端蓋) "O" Ring (cover) | 2 | 丁腈橡膠 NBR | 氟橡膠硅橡膠 FPM/Q |
3 | 活塞環 piston ring | 2 | POM | |
4 | O型圈(活塞) "O" Ring (piston) | 2 | 丁腈橡膠 NBR | 氟橡膠硅橡膠 FPM/Q |
5 | 活塞 Piston | 2 | 壓鑄鋁合金 Aluminum Die Casting | |
6 | 螺釘 Bolt | 1 | ABS | |
7 | 指示器主體 Main Body of the Indicator | 1 | ABS | |
8 | 軸用擋圈 Shaft Ring | 1 | 不銹鋼 Stainless Steel | |
9 | 墊片 Gasket | 1 | POM | |
10 | 缸體 Block | 1 | 擠壓鋁合金 Aluminum Extrusion | |
11 | 導向環 Guide Ring | 2 | PA66 | |
12 | 右端蓋 Right Cover | 1 | 壓鑄鋁合金 Aluminum Die Casting | |
13 | 端蓋螺栓 End Cover Bolt | 8 | 不銹鋼 Stainless Steel | |
14 | O型圈(調節螺栓) "O" Ring (adjusting bolt) | 2 | 丁腈橡膠 NBR | 氟橡膠硅橡膠 FPM/Q |
15 | 墊片 Gasket | 2 | 不銹鋼 Stainless Steel | |
16 | 螺母 Nut | 2 | 不銹鋼 Stainless Steel | |
17 | 調節螺栓 Adjustment Bolt | 2 | 不銹鋼 Stainless Steel | |
18 | O型圈(軸上) "O" Ring (at the top of the shaft) | 1 | 丁腈橡膠 NBR | 氟橡膠硅橡膠 FPM/Q |
19 | 軸承(軸上) Bearing (at the top of the shaft) | 1 | POM | |
20 | 墊片 Gasket | 1 | POM | |
21 | 調節凸輪 Adjustment Cam | 1 | 碳鋼 Carbonsteel | |
22 | 輸出軸 Output Shaft | 1 | 碳鋼 Carbonsteel | |
23 | 軸承(軸下) Bearing (output shaft bottom) | 1 | POM | |
24 | O型圈(軸下) "O" Ring (output shaft bottom) | 1 | 丁腈橡膠 NBR | 氟橡膠硅橡膠 FPM/Q |

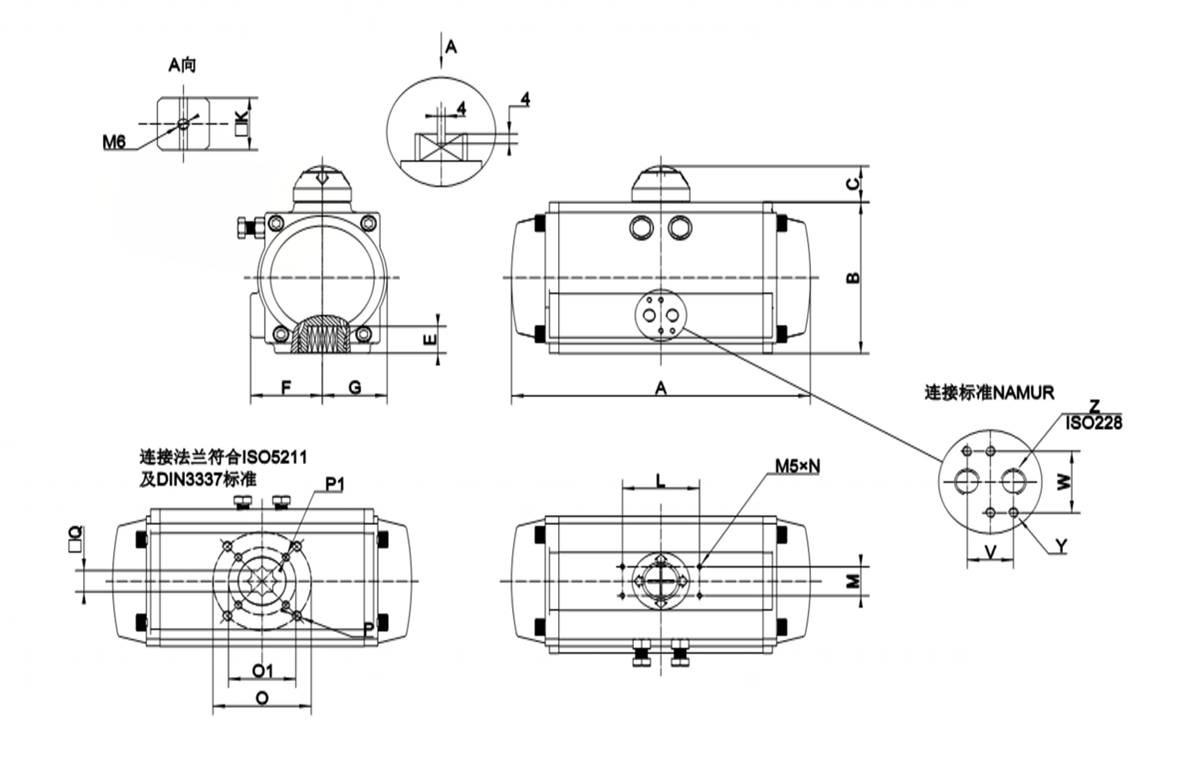

外形及連接尺寸 Dimensions and Connection(mm)
型號Model | RT052 | RT063 | RT075 | RT083 | RT092 | RT105 | RT125 | RT140 | RT160 | RT190 | RT210 | RT240 | RT270 | RT300 | RT350 | RT400 |
ISOflange | F03/ F05 | F05/ F07 | F05/ F07 | F05/ F07 | F07/ F10 | F07/ F10 | F07/ F10 | F10/ F12 | F10/ F12 | F14 | F14 | F16 | F16 | F16 | F16/ F25 | F16/ F25 |
A | 154 | 176 | 188 | 211 | 244 | 277 | 310 | 394 | 458 | 523 | 526 | 602 | 718 | 760 | 920 | 940 |
B | 73 | 89 | 101 | 110 | 118 | 135 | 157 | 175 | 198 | 232 | 257 | 289 | 326 | 350 | 410 | 466 |
C | 25 | 25 | 25 | 25 | 25 | 25 | 39 | 39 | 39 | 39 | 39 | 30 | 30 | 30 | 30 | 30 |
E | 13 | 17 | 17 | 20 | 20 | 25 | 27 | 30 | 30 | 38 | 38 | 50 | 50 | 50 | 50 | 50 |
F | 41 | 47 | 53 | 57 | 60 | 64 | 75 | 75 | 86 | 103 | 113 | 130 | 147 | 174 | 195 | 260 |
G | 30 | 36 | 43 | 47 | 50 | 58 | 67 | 75 | 86 | 103 | 113 | 130 | 147 | 162 | 190 | 260 |
L | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
M | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
N | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 |
O | 50 | 70 | 70 | 70 | 102 | 102 | 102 | 125 | 125 | 140 | 140 | 165 | 165 | 165 | 254 | 254 |
P | 4-M6x9 | 4-M8x12 | 4-M8x12 | 4-M8x12 | 4-M10x15 | 4-M10x15 | 4-M10x15 | 4-M12x18 | 4-M12x18 | 4-M16x24 | 4-M16x24 | 4-M20x25 | 4-M20x25 | 4-M20x25 | 8-M16x25 | 8-M16x25 |
O1 | 36 | 50 | 50 | 50 | 70 | 70 | 70 | 102 | 102 | - | - | - | - | - | 165 | 165 |
P1 | 4-M5x8 | 4-M6x9 | 4-M6x9 | 4-M6x9 | 4-M8x12 | 4-M8x12 | 4-M8x12 | 4-M10x15 | 4-M10x15 | - | - | - | - | - | 4-M20x25 | 4-M20x25 |
Q | 11 | 14 | 14 | 17 | 17 | 22 | 22 | 27 | 27 | 36 | 36 | 46 | 46 | 46 | 46 | 46 |
V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 40 | 40 | 40 | 40 |
W | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 45 | 45 | 45 | 45 |
Y | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M5x9 | 4-M6x10 | 4-M6x10 | 4-M6x10 | 4-M6x10 |
Z | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/4" | G1/2" | G1/2" | G1/2" | G1/2" |
輸出扭矩 Output Torque
雙作用式輸出扭矩 Double Acting Output Torque(Nm)
執行器型號 Actuator Model | 2.0Bar | 2.5Bar | 3.0Bar | 4.0Bar | 4.5Bar | 5.0Bar | 5.5Bar | 6.0Bar | 7.0Bar | 8.0Bar |
RT052D | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 28 | 32 |
RT063D | 15 | 18 | 22 | 29 | 33 | 36 | 40 | 44 | 51 | 58 |
RTO75D | 20 | 25 | 30 | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
RTO83D | 31 | 39 | 47 | 63 | 70 | 78 | 86 | 94 | 111 | 125 |
RT092D | 45 | 56 | 68 | 90 | 102 | 113 | 124 | 135 | 158 | 181 |
RT105D | 66 | 83 | 99 | 132 | 149 | 165 | 182 | 198 | 231 | 264 |
RT125D | 100 | 125 | 150 | 200 | 226 | 251 | 276 | 301 | 351 | 401 |
RT140D | 171 | 214 | 256 | 342 | 385 | 427 | 470 | 513 | 598 | 684 |
RT160D | 266 | 332 | 399 | 532 | 598 | 665 | 731 | 798 | 931 | 1064 |
RT190D | 420 | 532 | 638 | 851 | 958 | 1064 | 1170 | 1277 | 1490 | 1702 |
RT210D | 532 | 665 | 798 | 1064 | 1197 | 1330 | 1463 | 1596 | 1862 | 2128 |
RT240D | 769 | 962 | 1154 | 1539 | 1731 | 1924 | 2116 | 2308 | 2693 | 3078 |
RT270D | 1170 | 1462 | 1750 | 2339 | 2632 | 2924 | 3216 | 3509 | 4094 | 4679 |
RT300D | 1526 | 1908 | 2289 | 3052 | 3434 | 3815 | 4197 | 4578 | 5341 | 6104 |
RT350D | 2285 | 2856 | 3427 | 4570 | 5141 | 5712 | 6283 | 6854 | 7997 | 9139 |
RT400D | 3256 | 4070 | 4884 | 6512 | 7326 | 8140 | 8954 | 9768 | 11396 | 13024 |
單作用式輸出扭矩(彈簧復位) Single Action Output Torque(Spring Return)(Nm)
執行器型號 Actuator Model | 彈簧 數量 Spring Quantity | 空氣壓力扭矩Air Pressure Torque | |||||||||||
4Bar | 5.0Bar | 6.0Bar | 7.0Bar | 8.0Bar | 彈簧復位扭矩 Spring Return Torque | ||||||||
0° 開始 Start | 90° 結束 End | 0° 開始 Start | 90° 結束 End | 0° 開始 Start | 90° 結束 End | 0° 開始 Start | 90° 結束 End | 0° 開始 Start | 90° 結束 End | 0° 開始 Start | 90° 結束 End | ||
RT052S | 10 | 7.4 | 3.6 | 11.5 | 6.7 | 15.5 | 11.6 | 19.5 | 15.6 | / | / | 12.4 | 8.5 |
RT063S | 10 | 1.4 | 8.2 | 22.8 | 15.6 | 30 | 22.8 | 37.3 | 30.1 | 44.7 | 37.4 | 20.9 | 13.7 |
RT075S | 10 | 19 | 11.1 | 28.8 | 21.2 | 39 | 31.2 | 49.1 | 41.2 | 59.1 | 51.2 | 29 | 21.1 |
RT083S | 10 | 31 | 16.6 | 46.7 | 32.3 | 62.4 | 48 | 78.1 | 63.7 | 93.8 | 79.3 | 46 | 31.6 |
RT092S | 10 | 43.6 | 21.5 | 66.2 | 44.1 | 88.8 | 66.7 | 111.3 | 89.2 | 134 | 11.8 | 68.7 | 46.7 |
RT105S | 10 | 68.9 | 33.4 | 102 | 66.5 | 135.1 | 99.6 | 161.8 | 123.1 | 201.2 | 165.7 | 98.4 | 63.3 |
RT125S | 10 | 96 | 44 | 146 | 94 | 196 | 144 | 247 | 194 | 297 | 245 | 157 | 105 |
RT140S | 10 | 170 | 84 | 256 | 169 | 314 | 255 | 427 | 340 | 512 | 426 | 258 | 172 |
RT160S | 10 | 253 | 115 | 386 | 248 | 519 | 381 | 652 | 514 | 785 | 647 | 417 | 279 |
RT190S | 10 | 451 | 233 | 664 | 446 | 877 | 658 | 1090 | 871 | 1302 | 1084 | 618 | 400 |
RT210S | 10 | 514 | 304 | 780 | 570 | 1046 | 836 | 1312 | 1102 | 1578 | 1368 | 760 | 550 |
RT240S | 10 | 718 | 431 | 1103 | 816 | 1488 | 1201 | 1872 | 1586 | 2257 | 1970 | 1108 | 821 |
RT270S | 10 | 1220 | 767 | 1805 | 1352 | 2390 | 1937 | 2974 | 2521 | 3560 | 3107 | 1572 | 1119 |
RT300S | 10 | 1430 | 695 | 2355 | 1693 | 2956 | 2221 | 3719 | 2984 | 4482 | 3747 | 2122 | 1460 |
RT350S | 10 | 1963 | 787 | 3105 | 1929 | 4247 | 3071 | 5390 | 4214 | 6532 | 5356 | 3405 | 2346 |
RT400S | 10 | 3012 | 1025 | 4640 | 2653 | 6268 | 4281 | 7895 | 5908 | 9523 | 7536 | 4938 | 3149 |
